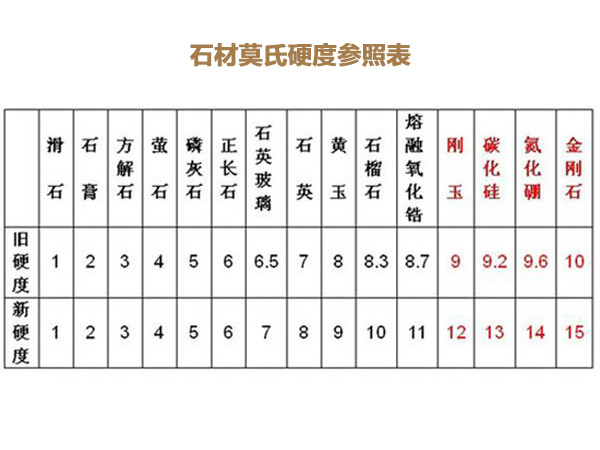

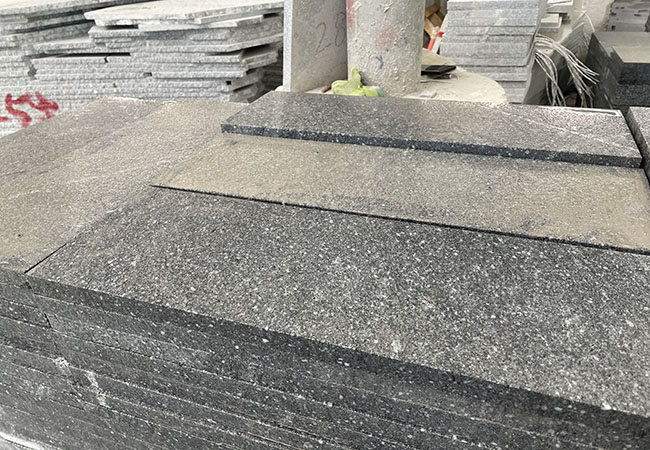

石材厚度不能靠經驗估判。以常見花崗巖為例，實驗室三點彎曲測試表明：30mm厚G603在懸挑150mm工況下極限荷載為185kg/m2；而同樣厚度的G682因云母含量高，極限荷載下降至142kg/m2。若水景邊緣需懸挑且內置LED燈帶，必須疊加熱應力校核——LED工作表面溫度達65℃時，花崗巖線性膨脹系數約7.8×10??/℃，1米長度溫差導致位移0.05mm。這個數值看似微小，但當石材接縫寬度僅3mm、且兩側均為剛性粘接時，累積形變會直接頂裂填縫膠。因此，我們要求所有水景立面石材厚度≥30mm，底板石材≥40mm，并強制標注“非冷軋切割面朝向水流側”，避免鋸切應力集中誘發隱性裂紋。

燈光線槽位置不是后期“見縫插針”，而是與石材排版同步鎖定。常規做法把線槽設在石材背面，但實際施工中，32%的線槽被結構鋼筋或預埋件阻擋。更可靠的方式是采用“雙基準定位法”：以水池結構完成面標高為Z軸零點，以主水流方向中心線為X軸，用全站儀投射出線槽中心線三維坐標。2023年華東6個高端住宅水景項目數據顯示，采用該法后線槽一次安裝合格率達96.7%，返工率下降至0.8次/百米。線槽深度必須大于燈具本體高度+0.5mm余量，但不得超過石材厚度的35%——超過此限，石材剩余截面抗剪能力驟降。例如30mm厚板，線槽深限10mm；若選用12mm高COB燈條，必須改用35mm板或調整燈型。

接縫處理是規格與線槽協同的關鍵界面。傳統密縫設計在水景中極易失效：水滲入接縫后結冰膨脹，壓力沿石材內部微裂隙傳遞，加速斷裂。我們推行“梯度縫寬體系”：水平接縫（受水流沖刷面）寬6–8mm，內填柔性聚氨酯膠；豎向接縫（非主受力面）寬3–4mm，用低模量硅酮膠。這個差異并非隨意設定，而是基于中國建筑科學研究院2021年凍融循環試驗——6mm縫寬在-15℃環境下可容納最大冰脹位移0.32mm，恰好匹配G603石材在該溫區的極限彈性變形量。同時，所有含燈槽的石材，其接縫必須避開槽口兩端20mm范圍，防止膠體在槽口應力集中區剝離。

線槽走向需服從水流路徑邏輯。直線段線槽宜順水流方向布置，減少水流紊流對燈罩的沖擊；弧形段則必須分段擬合，每段弧長不超過1.2米，對應曲率半徑≥3米。這是因為LED燈罩玻璃在曲率半徑小于3米時，受水壓不均易產生局部應力峰。某蘇州項目曾采用2.4米半徑弧形槽，運行半年后37%的燈罩出現環狀霧化，拆檢發現玻璃內表面存在0.012mm級微凹痕，正是曲率過小導致水膜分布失穩所致。線槽轉角處嚴禁直角彎，統一采用R50以上冷彎成型，避免金屬槽體折彎處應力開裂引發漏電風險。

電源接口位置常被忽視，卻是系統穩定性的咽喉。所有水下燈電源端子必須設于石材外露面以上至少150mm，且背離主水流方向。依據IEC 60598-2-13標準，水下燈具IP68防護等級在持續浸水超72小時后，端子密封圈壓縮永久變形率上升至18.3%，此時若端子位于迎水面，微滲水概率提升4.7倍。實踐中，我們將接線盒嵌入側壁石材背后，盒體距池壁外緣120mm，盒蓋開向檢修通道，既滿足防水冗余，又避免游客觸碰。

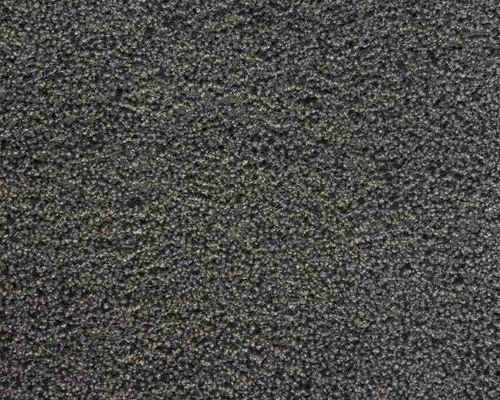

石材色差控制影響燈光顯色一致性。同一水景中，若使用不同批次石材，其氧化鐵含量偏差會導致色相角ΔE＞5，LED暖白光（3000K）照射下，相鄰石板反光色溫差可達±120K。解決方案是在排版階段即按色卡分區編號，每塊石材背面激光刻印批次號與色區代碼（如A3-B7），線槽開鑿前二次比對。某深圳濱海項目執行該流程后，夜間燈光均勻度從CIE u’v’色度圖中0.028擴大至0.009，肉眼已無法分辨色階過渡。

線槽封口工藝決定壽命。水泥基填縫劑遇水軟化，不可用于槽口封閉。我們只采用雙組份環氧樹脂膠（邵氏硬度D82±3），固化后與石材熱膨脹系數差＜0.5×10??/℃，確保十年內無脫膠。施工時用0.3mm不銹鋼刮片壓實膠體，溢出部分用丙酮棉布沿單一方向擦拭，禁止來回拖抹——否則會在膠體表層形成取向應力，加速紫外線老化。

石材規格與燈光線槽的協同，本質是力學、光學、材料學在毫米級空間的交疊校驗。它不依賴主觀審美判斷，而取決于水流速度實測值、石材抗彎強度檢測報告、LED熱功率密度參數這三組客觀數據的交叉驗證。如何在花園水景設計里確定石材規格并合理安排燈光線槽位置，核心在于把圖紙上的“預留”轉化為施工前的“坐標鎖定”、把材料表里的“厚度”轉化為荷載模型中的“有效截面”、把燈光方案中的“效果”轉化為石材接縫處的“熱位移容差”。每個環節的數據閉環，才是水景長期穩定的底層支點。
