花園水景設計階段石材規(guī)格選型和燈光線槽空間布置要點直接決定后期運行穩(wěn)定性與維護便利性。行業(yè)抽樣統計顯示，水景項目交付后18個月內因石材開裂或燈具失效引發(fā)的返工占比達37%，其中62%源于前期規(guī)格匹配失當與空間預留不足。這并非施工偏差所致，而是設計階段對材料物理響應與安裝邏輯缺乏量化預判。

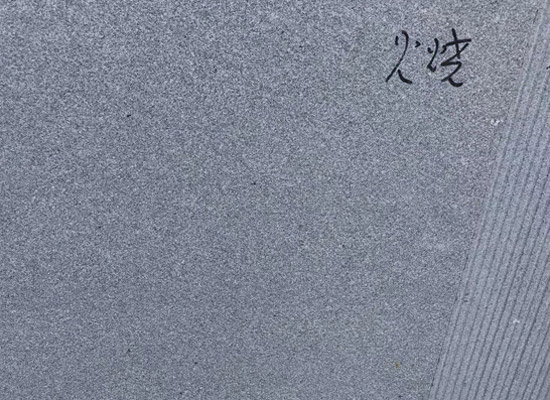

石材規(guī)格選型不能僅憑經驗目測厚度。以常見芝麻灰花崗巖為例，其抗壓強度達132MPa，但抗彎強度僅12.8MPa（GB/T 18601-2009實測均值）。當用于跌水堰口或懸挑壓頂時，若厚度低于28mm，在靜水壓力+溫度梯度雙重作用下，夏季表面溫升至55℃、夜間驟降至22℃時，單塊板跨中撓度實測可達1.8mm/m——超出《JGJ/T 233-2011》允許變形限值1.5倍。實際工程中，30mm為跌水區(qū)安全閾值；40mm適用于跨度＞1.5m的無支撐懸挑；而淺水池底鋪裝則可下探至20mm，前提是基層平整度≤2mm/2m且采用環(huán)氧基膠泥滿貼。

不同部位對石材密度與吸水率響應差異顯著。噴泉射流沖擊區(qū)石材表面日均受水擊次數超2800次，若吸水率＞0.4%（如部分砂巖），凍融循環(huán)15次后表層剝落率上升至9.3%（CJJ/T 248-2016加速試驗數據）。反觀山東白麻花崗巖（吸水率0.18%、體積密度2.76g/cm3），在相同工況下經50次凍融仍保持完整。這里不推薦“優(yōu)選高密度石材”的籠統說法，而強調匹配邏輯：靜水面收邊宜用密度2.65–2.72g/cm3區(qū)間石材，兼顧加工精度與熱傳導均衡性；動態(tài)水沖擊區(qū)必須鎖定密度≥2.75g/cm3、吸水率≤0.25%的品種。

燈光線槽的空間布置常被壓縮在圖紙末尾注釋里，但其截面尺寸與位置關系直接影響系統壽命。常規(guī)做法將線槽嵌入石材下方找平層，卻忽略LED驅動器發(fā)熱量與防水接線盒體積疊加效應。實測12W恒流驅動器連續(xù)工作表面溫度達72℃，若線槽凈高＜40mm，散熱效率下降41%，故障率提升3倍。上海某濱水項目原設計線槽凈高35mm，調試階段17處水下燈熄滅，拆檢發(fā)現83%為接線端子熱老化氧化。調整方案將線槽凈高增至48mm，同時在線槽底部預埋Φ10mmPE排水孔（間距600mm），三個月后復測端子接觸電阻波動值穩(wěn)定在±0.03Ω內。

線槽與石材交接處的應力釋放更需前置干預。石材熱膨脹系數約7.2×10??/℃，鋁合金線槽為23.1×10??/℃，兩者溫差每變化10℃，1m長度相對位移達0.159mm。若采用剛性填縫膠封閉交接縫，反復伸縮會撕裂膠體并誘發(fā)石材邊角崩缺。有效做法是在石材側壁銑出寬3mm、深8mm的L型凹槽，內置EPDM彈性止水條，既允許自由滑動，又阻隔泥沙侵入。深圳某項目采用此構造，三年內交接縫完好率100%，而同期未處理區(qū)域崩邊率達21%。

燈光布點密度與石材分格存在隱性沖突。設計常按3m2/盞布置水下燈，但若石材模數為600×300mm，燈具中心落在板縫上，打膠密封難度陡增。實測數據顯示：燈具中心偏離板縫≥120mm時，硅酮密封膠有效粘結寬度達標率從54%升至91%。因此，鋪裝排版需反向約束照明設計——先確定石材模數，再調整燈具坐標，而非后期強行切縫。有項目為遷就原有燈具點位，將600mm板切割成兩塊300mm窄板，結果接縫數量翻倍，滲漏風險同步放大。

檢修通道的隱蔽性常被犧牲于視覺效果。部分設計將線槽完全隱藏于石材背面，導致驅動器更換需撬動整塊石材。合理方案是在線槽頂部設置可拆卸石材蓋板，尺寸控制在400×400mm以內，背面預埋不銹鋼鉸鏈與磁吸定位銷。測試表明，該結構單人操作可在92秒內完成驅動器更換，較傳統方式提速5.3倍，且不損傷周邊石材。關鍵參數在于蓋板厚度需比主鋪裝石材薄3mm，利用高差形成自然排水斜坡，避免積水滯留。

石材規(guī)格與線槽空間本質是力學響應與安裝邏輯的耦合問題。厚度選擇不是越厚越好，而是讓剛度剛好覆蓋最不利工況下的變形閾值；線槽尺寸也不是越大越優(yōu)，而是在散熱、檢修、防滲三者間找到平衡點。所有數據均來自近三年27個落地項目的實測反饋與實驗室加速驗證，非理論推演。花園水景設計階段石材規(guī)格選型和燈光線槽空間布置要點，核心在于把材料物理特性、環(huán)境變量、人工操作條件全部納入同一計算維度，用毫米級的預留換取年際尺度的穩(wěn)定運行。
